Intra Touch

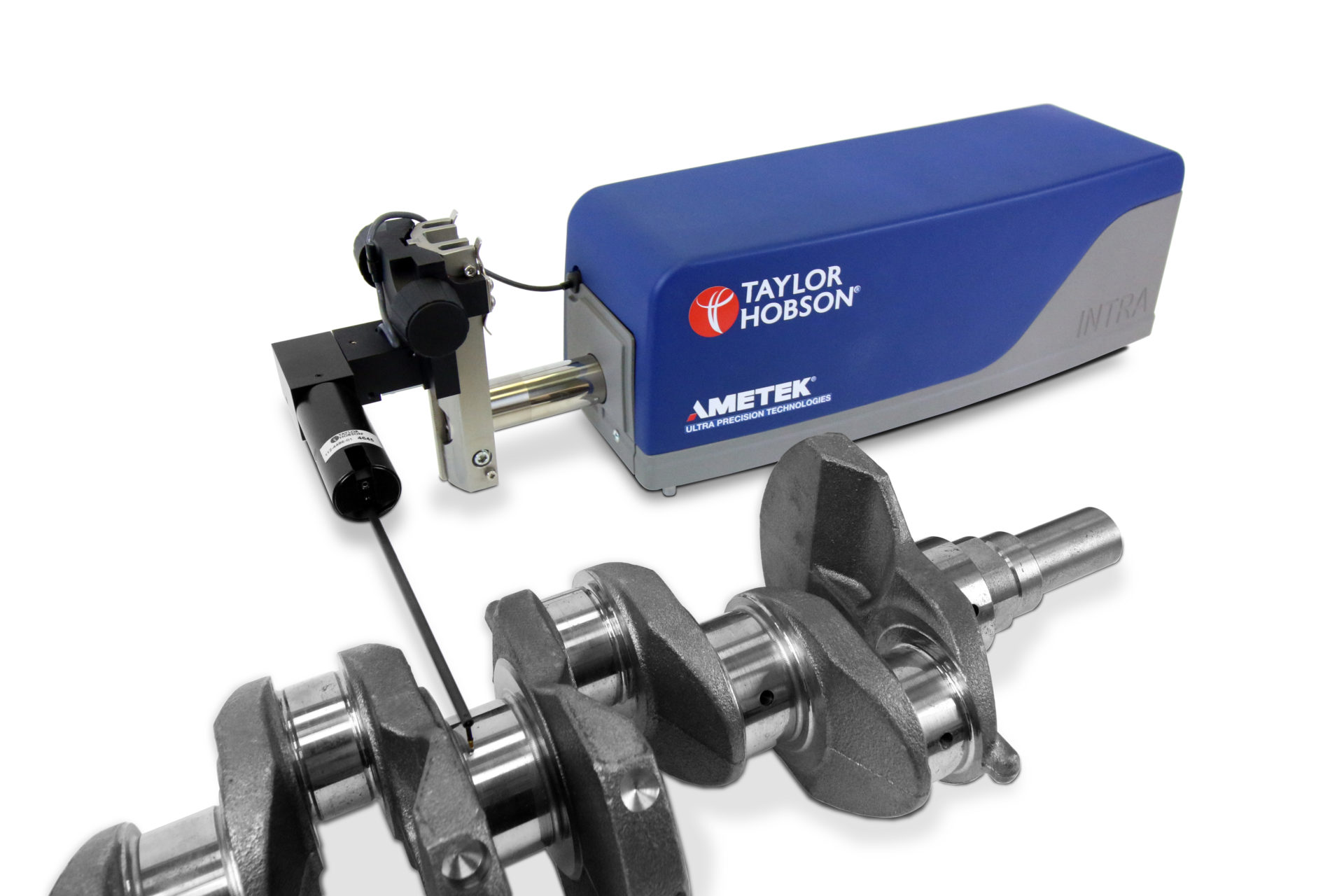

Przenośny profilografometr do pomiaru chropowatości i konturu jedną głowicą. Pomiar chropowatości i konturu za pomocą jednego miernika.

Ekonomiczne, wytrzymałe przenośne rozwiązanie do pomiaru konturu i chropowatości z wbudowaną regulacją wysokości położenia głowicy w zakresie Z 90 mm i opcjonalną kolumną 450 mm do pomiaru większych elementów. Prosty, pojedynczy interfejs użytkownika do kalibracji, pomiaru i analizy.

  • Opatentowana kalibracja na kuli wzorcowej z funkcją autodiagnostyki
  • Liniał szklany zapewniający precyzyjne pozycjonowanie w osi X
  • Doskonała stabilność temperaturowa
  • Chropowatość i kontur jedną głowicą

“Precyzyjne rozwiązanie w hali produkcyjnej do pomiaru chropowatości powierzchni i konturu”

Głowica o dużym zakresie w osi Z – 32mm i rozdzielczości od 15nm zapewnia pomiar chropowatości, falistości i konturu.

Końcówka pomiarowa o zakresie Z 32 mm – zakres / rozdzielczość
32 mm / 125 nm (1.26 in / 4.8 μin)
6.4 mm / 25 nm (0.25 in / 1.0 μin)

Końcówka pomiarowa o zakresie 20 mm – zakres / rozdzielczość
20 mm / 76 nm (0.79 in / 3 μin)
4 mm / 15 nm (0.16 in / 0.6 μin)

Dostępne są cztery rodzaje grotów pomiarowych:
Kulka diamentowa 5 μm
Dłuto 20 µm z kątem 15 °
Kulka rubinowa 0,5 mm (0,02 cala)
Stożek 20 µm z kątem 30 °

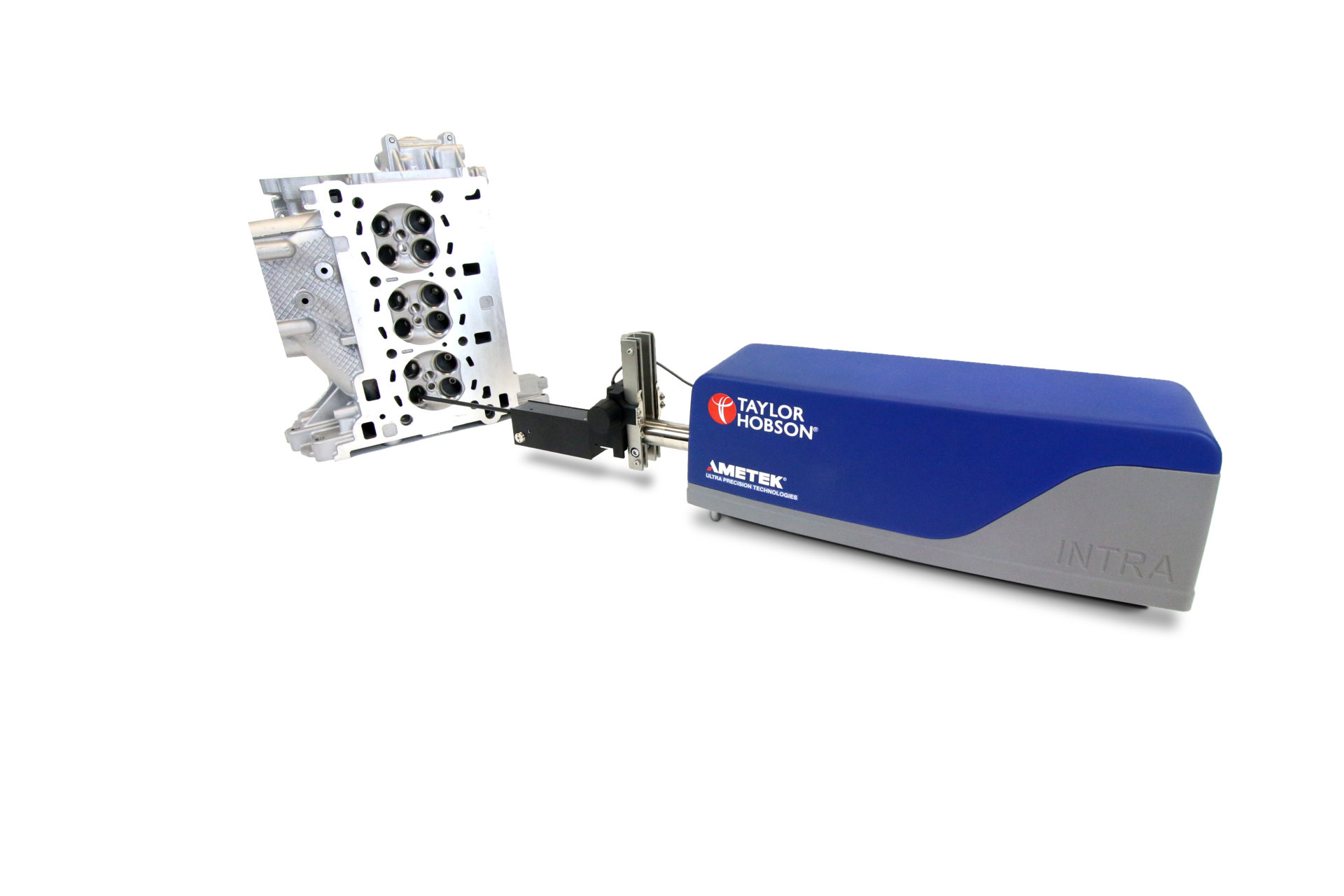

Trawers poziomy o długości 50 mm jest idealny dla większości zastosowań w warsztacie. Urządzenie łączy w sobie zarówno dokładność, jak i przenośność
Błąd prostości trawersu 0,20um / 20mm
Punkty pomiarowe są zbierane w osi X co 0,5um

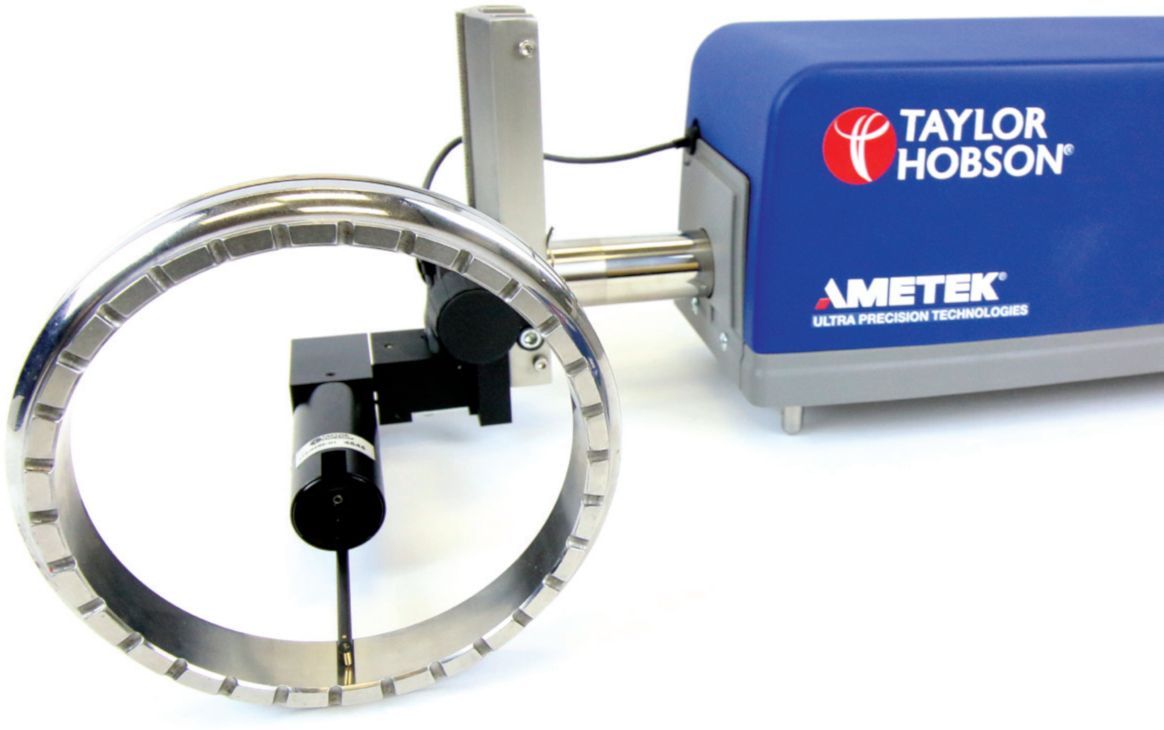

Małe części mogą być mierzone bardziej efektywnie niż kiedykolwiek wcześniej.

Skrócona długość wybiegu i dobiegu dodatkowo poprawia użyteczność.

Poniżej link do prezentacji i filmu o Intra Touch
